磨粉機主機主要結構由哪些構成？
點擊：次 發布日期：2014-05-08 10:24:51 文章來源：佰辰磨粉機

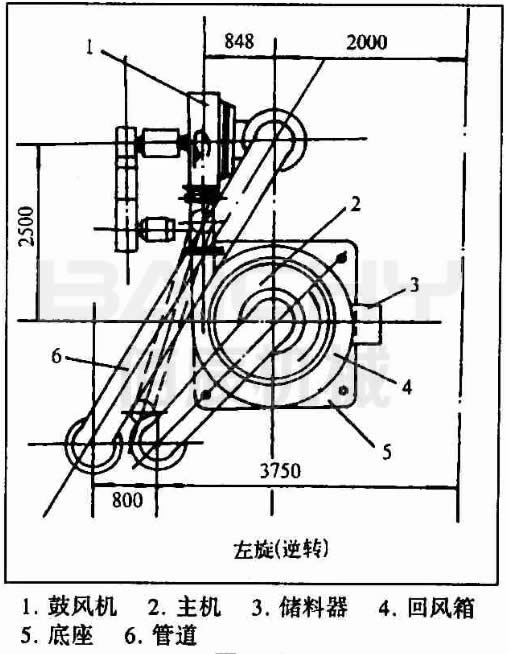

我們以雷蒙機為例，在雷蒙機主機內旋轉的各個零部件都是按可逆轉的形式進行設計和制造的。主要可分為以下五大部分。
（1）中心主軸。是在驅動裝置的帶動下進行逆時針旋轉的，所以中心主軸按逆時針旋轉設計和制造。中心主軸上端螺紋M75*3左，應改為M75*3右。
（2）底座是支撐磨環和主機的主要零件，安裝在回風箱的渦殼內，因為回風箱的風流來自鼓風機是可逆轉的，它通過底座圓圈內的13個風道口進入主機內，因此底座葉片應按可逆轉設計制造，也就是回風道入口的葉片螢石反方向的。
（3）回風箱俗稱渦殼，因為回風箱的入風口是安裝在主機左側下方的位置，雖然他并不轉動，但渦殼內的高壓風流是可逆轉的，由于這種可逆轉的風流是通過底座13個均勻分布的風道口進入主機內，將被磨碎的粉塵物料吹起，進入主機內上方分析機（分篩器），因此回風箱應按可逆轉設計制造。
（4）鏟刀，主機內4個鏟刀是用來攪拌被磨碎物料的裝置，它安裝在鏟刀架上，圍繞中心軸旋轉。由于中心軸是可逆的，所以鏟刀也是可逆轉的，即反向鏟刀。
（5）磨輥裝置。主機內4個磨輥裝置安裝在梅花架的上部（與橫膽軸鏈接）。下部4個磨輥緊緊地貼靠在磨環的內圈上，在中心軸的帶動下，進行可逆轉。
