產品簡介

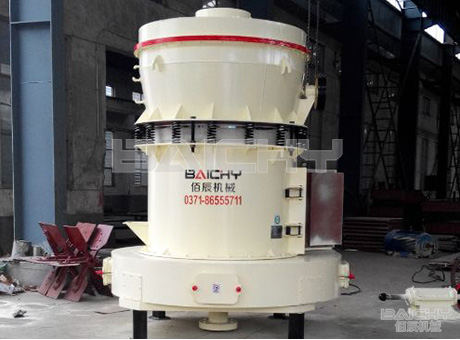

TGM新型高壓懸輥磨粉機是具有國外先進水平的新產品，根據磨機用戶的使用與建議，在高壓懸輥磨粉機的基礎上更新改進設計而成，為廣大的行業內外用戶提供了一種新型、節能的高細制粉設備，該機型采用了梯形工作面、柔性連接、磨輥聯動增壓等五項磨機技術。

設備優勢

1、部件間柔性聯結 分級機與主機間采用高壓彈簧與密封帶聯結 降低了設備的振動及噪音 同時避免了主機與分級機之間產生的共振，有效降低主機、分級機內部軸承及油封的磨損， 提高其使用壽命；
2、弧形風道 風道采用曲面風道 切向氣流進口順滑，阻力小，內部出口方向有利于物料的分散，不易堵料；
3、風道及磨輥軸承室加護板：減少進風對風道的摩擦及物料在風道處的堆積，避免因堆積物料造成的風量損失，加大單位時間內的進風流量，進而提高產量；磨輥軸承室下部加護板，有效的保護磨輥軸承室下部軸承因粉塵進入造成的磨損，提高其使用壽命；
4、無阻進風蝸殼小觀察門無渦流：進風蝸殼觀察門板內面與蝸殼內面在同一曲面上，有效避免渦流效應造成的進風風量損失，進而提高產量；
5、磨輥聯動增壓：高壓彈簧水平放置，壓力更強，更直接，提高成品的細度和產量，產生的徑向力避免了大塊物料進入磨腔后對主軸及軸承的損耗；
6、成品粒度可調，收集精度高，部件采用柔性聯接，減少設備震動的基礎上，分級機調速范圍大大增加，增大了成品粒度可分選范圍，提高了設備應用面；
7、傳動系統采用高性能減速器，并且附帶內部油泵，保證傳動精度、傳動效率的基礎上，提高了設備使用壽命，降低了檢修、維修成本；
8、分級機上口采用曲面設計，在成品粉經分選機分選完畢后，進入附機管道前，傳統磨機采用直通式聯接機殼，我公司產品采用圓錐曲面機殼，成品粉更容易進入附機風道，減少分級機殼體內部懸浮的成品粉，進而提高成品產量；
9、磨輥在離心力的作用下緊緊地碾壓在磨環上，因此當磨輥、磨環磨損到厚度時不影響成品的產量和細度。磨輥、磨環更換周期長，從而剔除了離心粉碎機易損件更換周期短的弊病。

工作原理

主機通過電機、三角皮帶帶動主軸，從而使轉子旋轉，錘頭受到旋轉時所產生的離心力向四周伸開，大塊物料從進料口進入破碎腔之后，便被高速運動的錘子擊碎。破碎合格的物料則由下部有縫隙的蓖條排出，不合格的則留在破碎腔內，被錘子和承擊鐵塊反復作用，直至能夠合格排出。為避免堵塞，被粉碎物料的含水量一般不超過5% 。

技術參數
